Damperli kamyonlar, çöp paketleyiciler, beton karıştırıcılar, çekiciler ve kamyona monteli vinçler dahil olmak üzere ticari mesleki araçlarda,PTO (PTO) ünitesiDönel motor gücünü araç şanzımanından yardımcı hidrolik pompalara aktaran kritik mekanik-hidrolik bağlantıdır. Doğru şekilde belirlenmiş bir PTO ünitesi olmadan motor torku, gövde silindirlerini, vinçleri ve yardımcı makineleri çalıştıran hidrolik pompaları çalıştıramaz.
Şekil 1: Isuzu, Hino, ZF, Eaton ve Fast kamyon şanzımanlarıyla uyumlu Boxinhuasheng yüksek mukavemetli dökme demir PTO üniteleri.
1. PTO (PTO) Mekanik Mekaniğini Anlamak
PTO (PTO), ticari kamyonun şanzıman mahfazasındaki belirlenmiş bir montaj penceresine doğrudan monte edilen yardımcı bir dişli kutusudur. Şanzıman ara mili veya ana mil dişlisi tarafından tahrik edilen PTO ünitesi, doğrudan monte edilen bir hidrolik dişli pompayı veya pistonlu pompayı çalıştırarak dönel motor torkunu yardımcı akışkan gücüne dönüştürür.
| PTO Bileşeni | Malzeme Özellikleri | Operasyonel Mühendislik Fonksiyonu |
|---|---|---|
| Döküm Muhafaza | Sfero Döküm (QT500-7) / Alaşımlı Çelik | Gövde sapması olmadan yüksek iç dişli ağ kuvvetlerine ve şiddetli araç titreşimine dayanır. |
| Tahrik Dişlileri | 20CrMnTi Alaşımlı Çelik (58-62 HRC) | Yüksek tork yükleri altında diş bükülme yorgunluğuna dayanacak şekilde karbürlenmiş ve hassas taşlanmış. |
| Debriyaj Etkinliği | Pnömatik Hava / Mekanik Kablo | Operatörün komutu üzerine kayan debriyaj dişlisini şanzıman karşı şaft dişlisi ile birbirine geçirir. |
| Çıkış Flanşı | ISO 4-Civata / SAE B 2-Civata / UNI 3-Civata | Uzak pompa konumları için hidrolik pompaları veya çıkışları doğrudan tahrik millerine monte eder. |
2. Şanzıman Modeli Tanımlama ve Dişli Aralığı Eşleştirme
PTO seçiminde en kritik adım, ticari araç şanzıman modeli tanımının tam olarak belirlenmesidir. Şanzıman üreticileri farklı PTO açıklık pencereleri, dişli modülü aralıkları, diş sayıları ve helisel dişli açılarından yararlanır:
- Japon Şanzımanları (Isuzu MZW/MYY, Hino, Mitsubishi Fuso): Metrik dişli aralıklarından ve özel 6 cıvatalı veya 8 cıvatalı yan montaj açıklıklarından yararlanın.
- Avrupa Şanzımanları (ZF 9S, Volvo, Mercedes-Benz): Yüksek torklu kamalı çıkış milleri gerektiren arka aksa veya yana monteli PTO pencerelerine sahiptir.
- Kuzey Amerika ve Asya Ağır Şanzımanları (Eaton Fuller, Fast Gear, Dongfeng): Standart SAE 6 cıvatalı veya 8 cıvatalı açıklık pencereleri.
Uyarı: PTO ünitesini yanlış dişli adımı veya helisel açıyla zorla takmaya çalışmak, hızlı diş sıyrılmasına, şiddetli şanzıman dişlisi gürültüsüne ve çalışma saatleri içinde ciddi şanzıman arızasına neden olacaktır.

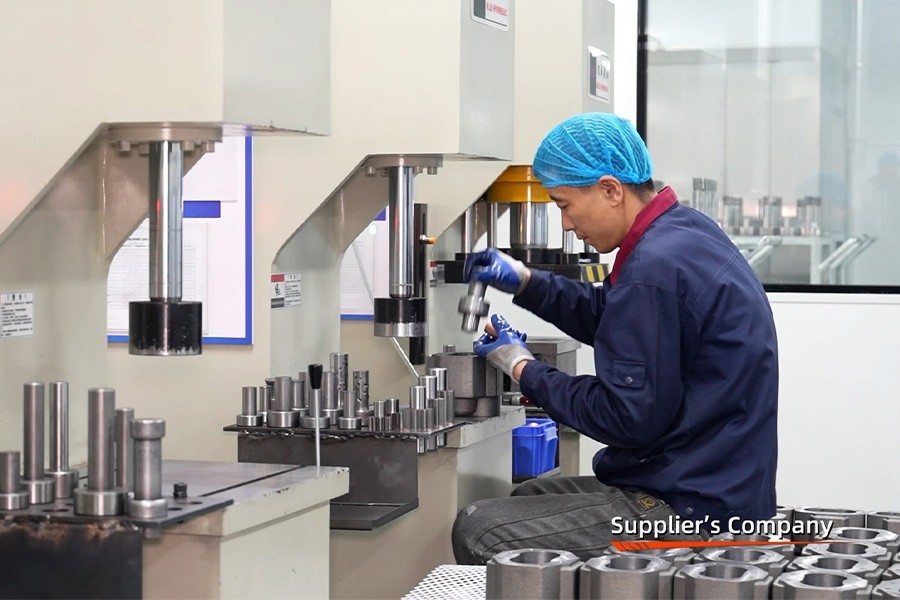

Şekil 2: Boxinhuasheng'in 68.000 m²'lik üretim tesisinde hassas çok eksenli dişli işleme ve elmaslı delik honlama.
3. Matematiksel Hesaplamalar: Tork Değerleri, Hız Oranları ve Güç Çıkışı
OEM üstyapı imalatçıları, seçilen PTO ünitesinin hedef hidrolik pompayı maksimum sistem basıncı (P_max) altında çalıştırmak için yeterli sürekli ve tepe tork kapasitesine (T_PTO) sahip olduğunu doğrulamalıdır:
Gerekli PTO Torku Denklemi:
T_PTO (N·m) = [ V_d (cm³/devir) × P_maks (bar) ] / [ 20 × π × η_m ]
NeredeV_dhidrolik pompa deplasmanıdır,P_maksmaksimum çalışma basıncıdır (bar) veη_mmekanik verimdir (~0,92).
PTO Hız Oranı (i) Hususlar
PTO'nun iç dişli oranı (i), motor devrine göre çıkış mili devrini belirler:
PTO Çıkış Mili Devri = Motor Devri × PTO Hız Oranı (i)
Örneğin, 1.000 RPM motor rölanti devrinde çalışan %75 oranlı bir PTO, 750 RPM'lik bir pompa tahrik hızı sağlar. Daha yüksek bir PTO hızı oranının seçilmesi, daha düşük motor hızlarında hidrolik pompa akışını (Q) artırır ve sabit damperli operasyonlar sırasında yakıt tasarrufu sağlar.
4. Görev Döngüsü Sınıflandırması: Aralıklı ve Sürekli Çalışma
Şanzımanın aşırı ısınmasını önlemek için PTO termal dağıtım kapasitesinin ekipmanın görev döngüleriyle eşleştirilmesi çok önemlidir:
- Aralıklı Görev (< 5 Minutes per Operation): Yükü boşaltmak için kısa süreliğine çalışan damperli kamyonlar, araba taşıyıcıları ve kasa damperli kamyonlar için tipiktir. Kompakt dişli kutusu ayak izleri dahilinde daha yüksek tork değerlerine izin verir.
- Sürekli Çalışma (> 30 Dakika Sürekli Çalışma): Beton karıştırıcılar, çöp paketleyiciler, emmeli vidanjörler ve kamyona monteli vinçler için tipiktir. Dişli dişlerinin aşınmasını ve sıvının bozulmasını önlemek için sürekli çalışan rulmanlar, yağ sıçrama galerileri ve sürekli tork azaltımı gerektirir.
Şekil 3: Boxinhuasheng PTO ünitesi tarafından desteklenen yardımcı damper hidroliğini çalıştıran ağır ticari damperli kamyon.
5. Devreye Alma Kontrol Sistemleri: Pnömatik, Mekanik ve Elektro-Hidrolik
Kamyon kabini mimarisine bağlı olarak PTO üniteleri üç vites değiştirme mekanizması sunar:
- Pnömatik Hava Değiştirici (0,6 - 0,8 MPa): Yerleşik havalı fren sistemine sahip ağır ticari kamyonlar için standart seçim. Kontrol panelindeki pnömatik anahtarla kontrol edilen sorunsuz, anlık debriyaj dişlisi geçişi.
- Mekanik İtme-Çekme Kablosu: Basınçlı havası olmayan hafif ticari kamyonlarda kullanılır. Esnek bir itme-çekme kablosu, kabin kolunu doğrudan PTO vites çatalına bağlar.
- Elektro-Hidrolik Solenoid: Doğrudan 12V/24V elektrik sistemleri ve araç mikrokontrolörleri ile entegre olarak kilitli güvenli vites değiştirmeyi mümkün kılar (park freni çekilmediği sürece PTO'nun devreye girmesini önler).
6. Doğrudan Montajlı Pompa Flanşları ve Uzak Şaft Çıkışları
Boxinhuasheng PTO üniteleri doğrudan montaj özelliğine sahiptirISO 4-CıvataVeSAE B 2/4-Civatapompa arayüzleri. Hidrolik dişli pompanın veya pistonlu pompanın doğrudan PTO muhafazasına doğrudan monte edilmesi, güç aktarma organı üniversal mafsallarını, tahrik mili yanlış hizalamasını ve şasi montaj braketlerini ortadan kaldırarak araç ağırlığını ve kurulum işçiliğini azaltır.
7. Kalite Güvencesi ve Boxinhuasheng Üretim Gücü

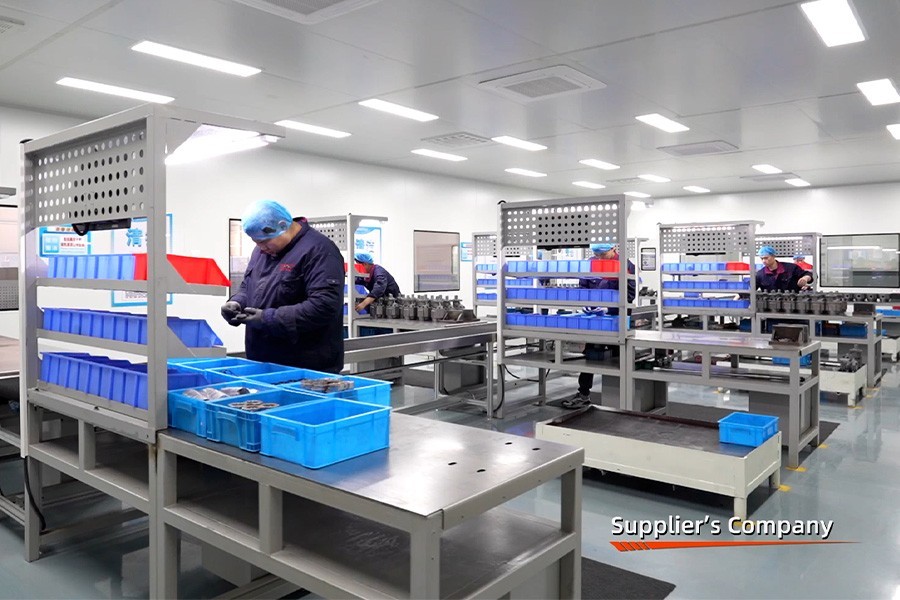

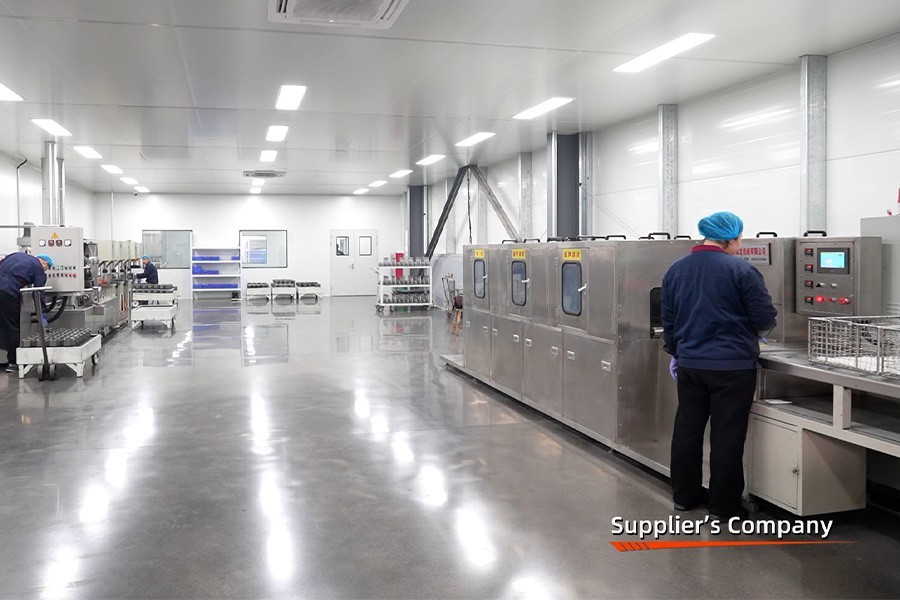

Boxinhuasheng Hydraulic Technology Co., Ltd.'de PTO üretimi, Qingzhou, Çin'deki 68.000 m²'lik kampüsümüzde 25 yılı aşkın hassas dişli üretimiyle desteklenmektedir. 260'tan fazla gelişmiş CNC makinesi, gaz karbürleme ısıl işlem fırınları ve 30'dan fazla otomatik test tezgahı kullanılarak,Üretilen PTO ünitelerinin %100'ü dişli gürültüsü, boşluk ve pnömatik kavrama testlerine tabi tutulurpaketlemeden önce.
SertifikalıIATF 16949Otomotiv standartları ve yerinde denetlenenSGSBoxinhuasheng, yılda 1,5 milyondan fazla hidrolik ünite üreterek 80'den fazla ülkede ticari araç üstyapı imalatçılarına ve ekipman OEM'lerine tedarik sağlıyor.
